概览

隔离式测量,隔离耐压高达4.8kv @50HZ,1分钟

• 可以测直流,和交流电流

• 极低的电流导线阻抗:0.6mΩ

• 8kA 20uS的浪涌电流承受能力

• 支持Viout – Vref差分输出模式

• 内置固定的参考基准,不受电源电压波动影响

•<3uS的响应时间

• 宽工作温区: -40℃~125℃

• 被测电流范围:20A~65A

• 高精度:常温<1%的精度误差 工作温区:<3%的精度误差

• 强驱动能力

• 极简易用的外围电路

• 内置IP过流检测输出功能

• 支持波峰焊全自动贴片,卷带包装

• 不受电线磁场,外磁场,地磁场的干扰

• 高电源抑制比

• 自主研发,无技术依赖

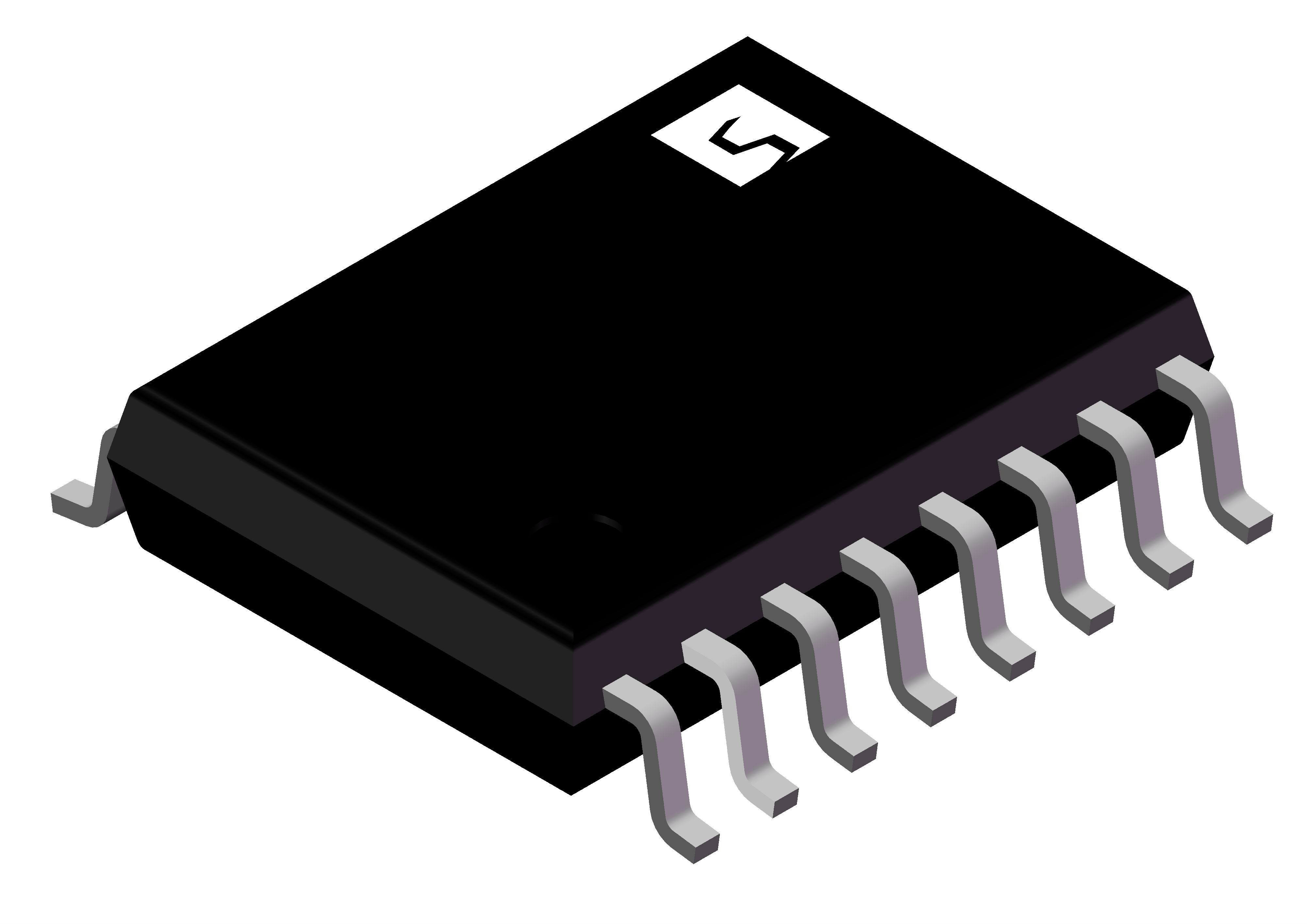

SC820 是上海兴工微电子开发的宽隔离间距,大电流能力的芯片式电流传感器,这颗产品采用宽体SOP-16封装形式,在10.3mm*10.4mm*2.3mm的封装体上实现了低至0.6mΩ的电流导线阻抗,使其可应用于要求连续工作在测量高达65A的功率系统。

兴工微的SC820系列是采用开环霍尔传感器检测原理工作的隔离式电流检测芯片。通过将高压侧的电流导线引入封装体内,基于电流的磁效应,在被测导线周围生成的等比磁场量被内置芯片的磁传感器感应后,转换为可处理的等比电压信号,此电压信号经过内置高精度ADC读取放大,配合数字校准技术,去除掉如温度、噪声、磁滞、非线性度等环境变量,最终输出与被测电流值成近乎理想变比的电压值,实现隔离式的电流测量。

SC820采用全自动生产加工,能给客户带来模块工艺无法比拟的一致性、高质量和高可靠性。标准封装体设计非常适合客户进行批量自动贴片生产,是光伏逆变器,家用电器,充电桩等应用场合的最佳解决方案。

兴工微电子致力于研究核心芯片技术,以给客户带来最优的电流检测解决方案为宗旨。
