概览

• 隔离式测量,隔离耐压>2.5kv @50HZ,1分钟

• 可以测直流,和交流电流

• 极低的电流导线阻抗:0.8mΩ
• ‍ 超宽的电流检测范围,适合检测安培级别的电流
• ‍ 支持Viout – Vref差分输出模式
• 内置固定的参考基准,不受电源电压波动影响
• ‍可选参考电压模式:固定2.5v,0.5Vcc,0.1Vcc
• ‍接近为0的零点电压磁滞
• ‍低至2uS的响应时间
• ‍宽工作温区: -40℃~125℃
• ‍高精度:常温<1%的精度误差 工作温区:<3%的精度误差
• ‍强驱动能力,支持输出端口接低至2kΩ的负载
• ‍极简易用的外围电路
• ‍内置IP过流检测输出功能*目前还未开放
• 支持波峰焊全自动贴片,卷带包装
• ‍不受电线磁场,外磁场,地磁场的干扰
• ‍高电源抑制比
• ‍自主研发,无技术依赖

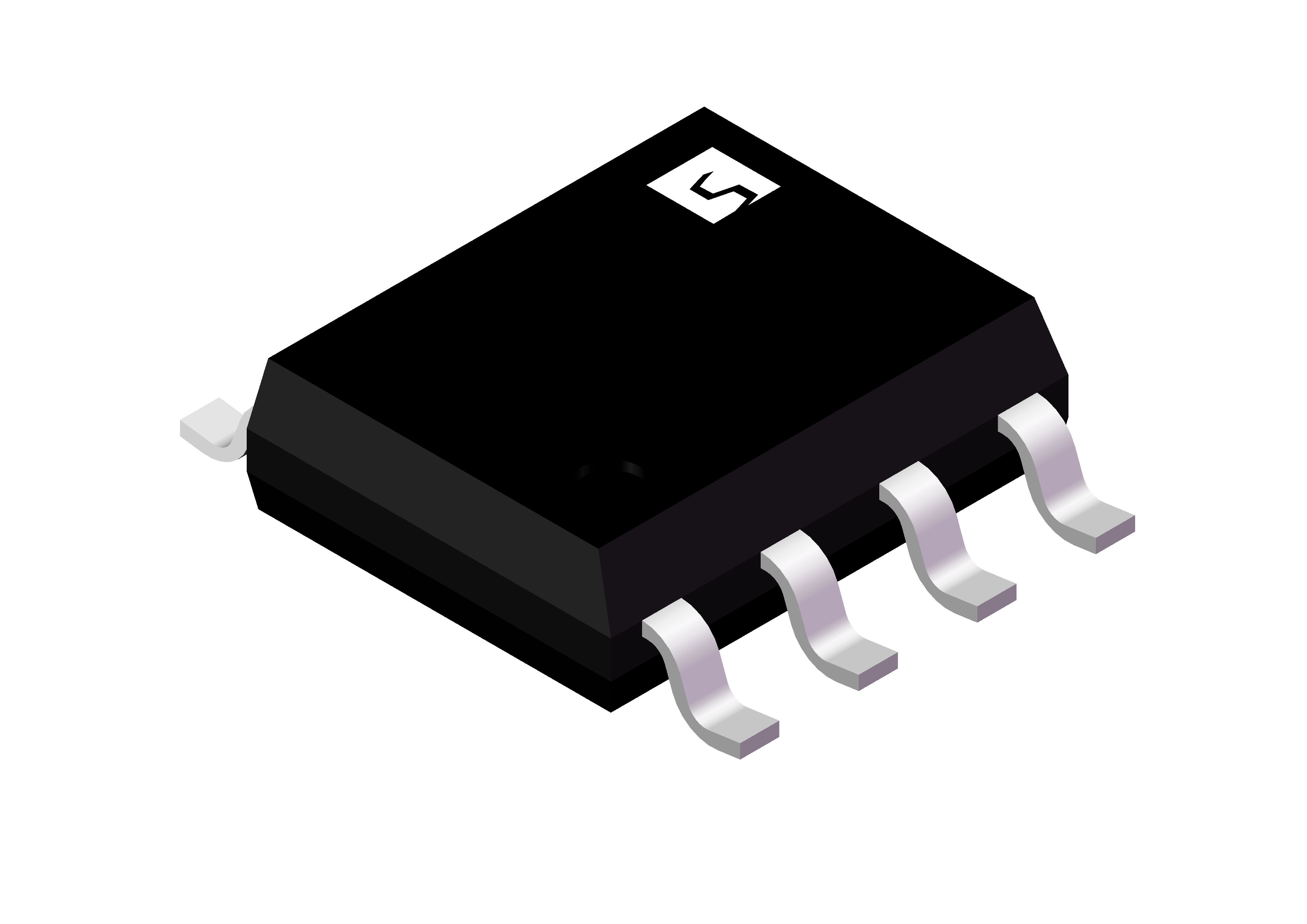

SC810是兴工微全集成霍尔电流传感器产品线最具性价比的一员,主推的差分输出模式方便后级应用,其超宽动态检
测能力,支持客户检测低至1A,高达30A的被测电流范围。满足用户在绝缘隔离的条件下,实现负载电流情况的检测,适合
替代功率电阻,线性光耦,互感器等其它被动或者分立传感器检测方案。
111兴工微的SC810系列是采用开环霍尔传感器检测原理工作的隔离式电流检测芯片。通过将高压侧的电流导线引入封装体
内,基于电流的磁效应,在被测导线周围生成的等比磁场量被内置芯片的磁传感器感应后,转换为可处理的等比电压信号,
此电压信号经过内置高精度ADC读取放大,配合数字校准技术,去除掉如温度、噪声、磁滞、非线性度等环境变量,最终
输出与被测电流值成近乎理想变比的电压值,实现隔离式的电流测量。
111SC810采用全自动生产加工,能给客户带来分立方案无法比拟的一致性、高质量和高可靠性,及低成本。标准封装体设计,非常适合客户进行批量自动贴片生产,是功率器件电流检测,家用电器,电源,负载检测等应用场合的最佳解决方案。
兴工微电子致力于研究核心芯片技术,以给客户带来最优的电流检测解决方案为宗旨。

评估套件

SC810DFT

优势介绍

优势和特点

优势和特点

相关资源

技术文档

Senko精选文档
  类型 标题 日期
应用文档 SC810电机应用方案 2021年08月13日
技术文档 SC810 FAQ 2021年01月26日
