概览

• 隔离式测量,隔离耐压高达6kv @50HZ,1分钟

• 可以测直流,和交流电流

• 最低的电流导线阻抗:0.08mΩ

• 20kA 8/20uS的浪涌电流承受能力

• 低至4uS的响应时间

• 可选的单向电流检测模式

• 宽工作温区: -40℃~125℃

• 宽被测电流范围:50A~200A

• 高精度:常温<1%的精度误差 工作温区:<3%的精度误差

• 强驱动能力,支持输出端口接低至2kΩ的负载

• 极简易用的外围电路

• 不受电线磁场,外磁场,地磁场的干扰

• 自主研发,无技术依赖

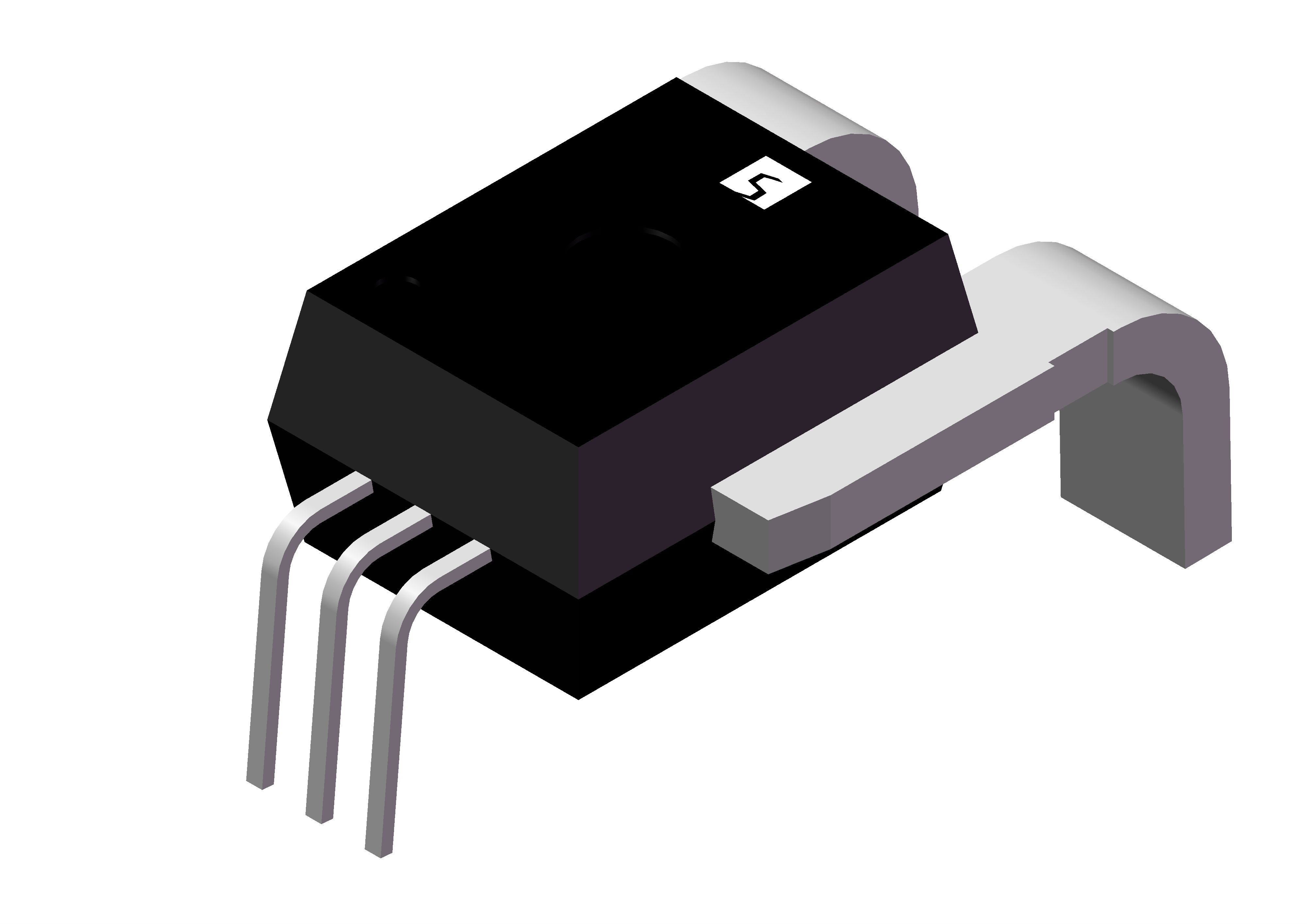

SC783是兴工微全集成电流传感器产品线的一员,业内首款全自动塑封装配的全集成电流检测模块,业内首款从芯片设计到模组装配工艺开发的全自主可控的开环霍尔式电流传感器模组。这颗产品在半导体塑封工艺上实现了低至0.08mΩ的电流导线阻抗,使其可应用于要求连续工作在测量高达200A的功率系统,该传感器内部集成了低阻抗原边导体,低磁滞磁芯以及自主开发的线性霍尔IC。 兴工微的SC783系列是采用开环霍尔传感器检测原理工作的隔离式电流检测芯片。通过将高压侧的电流导线引入封装体内,基于电流的磁效应,在被测导线周围生成的等比磁场量通过磁芯聚合,被内置芯片的磁传感器感应后,转换为可处理的等比电压信号,此电压信号经过内置高精度ADC读取放大,配合数字校准技术,去除掉如温度、噪声、磁滞、非线性度等环境变量,最终输出与被测电流值成近乎理想变比的电压值,实现隔离式的电流测量。 SC783采用全自动生产加工,能给客户带来模块工艺无法比拟的一致性、高质量和高可靠性。该产品可用于交流或直流电流测量,应用于UPS、充电桩、变频器、白色家电等工业,商业和通讯系统。兴工微电子致力于研究核心芯片技术,以给客户带来最优的电流检测解决方案为宗旨。

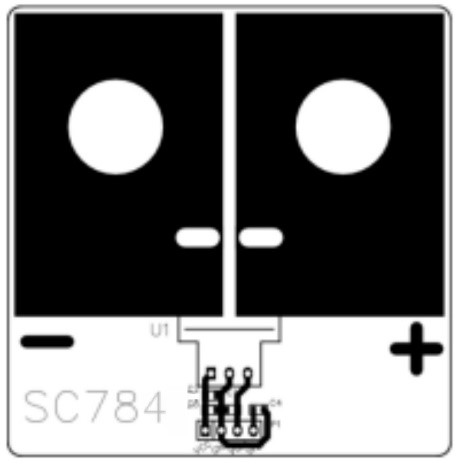

评估套件

SC783
