概览

•Fantastic Wide Selectable sensitivity range from 1.14 to 231mV/G

•VREF pin can be programmed to two different modes: input or output VREF Input mode:the reference voltage can be revised in the range 0.5 ~ 2.6V by external input voltage. VREF Output mode:The quiescent(zero field) output voltage can be programmed into two modes: Ratio-metric :0.5Vcc Non-ratio-metric :fixed 2.5V

•The quiescent error of VIOUT – VREF can be adjust to be < ±4mV@2.5v

•The Sensitivity error after programmable< ±6mV@5V

•High current load ability,VIOUT & VREF can be connected to differential output mode

• Faster Response time<2us

•Easily Programmed by VIOUT, multiple sensors can be programmed parallelly

•Single supply +5 V

•Extremely thin package: 1.54 mm case•Independent intellectual Property Rights

SL622是兴工微电子可编程线性霍尔集成电路的主导产品。经过编程,它可以测量垂直施加在IC平面上的磁场,并提供与施加磁场成比例的电压输出。用户可以在通电状态下通过VIOUT引脚编程配置灵敏度、静态(零场)输出电压、参考电压和温度补偿系数。配置参数被编程到非易失性存储器中,以保证集成电路在恶劣的电磁铁环境下的稳定性。它可以编程为比率公制或非比率公制输出与VCC SL622可以很容易地用于制造电流传感器时,与磁芯工作。工厂可以通过编程不同的灵敏度来制作不同量程的传感器。此外,SL622还可以应用于磁场随磁体位置变化的情况下作为位置传感器。

评估套件

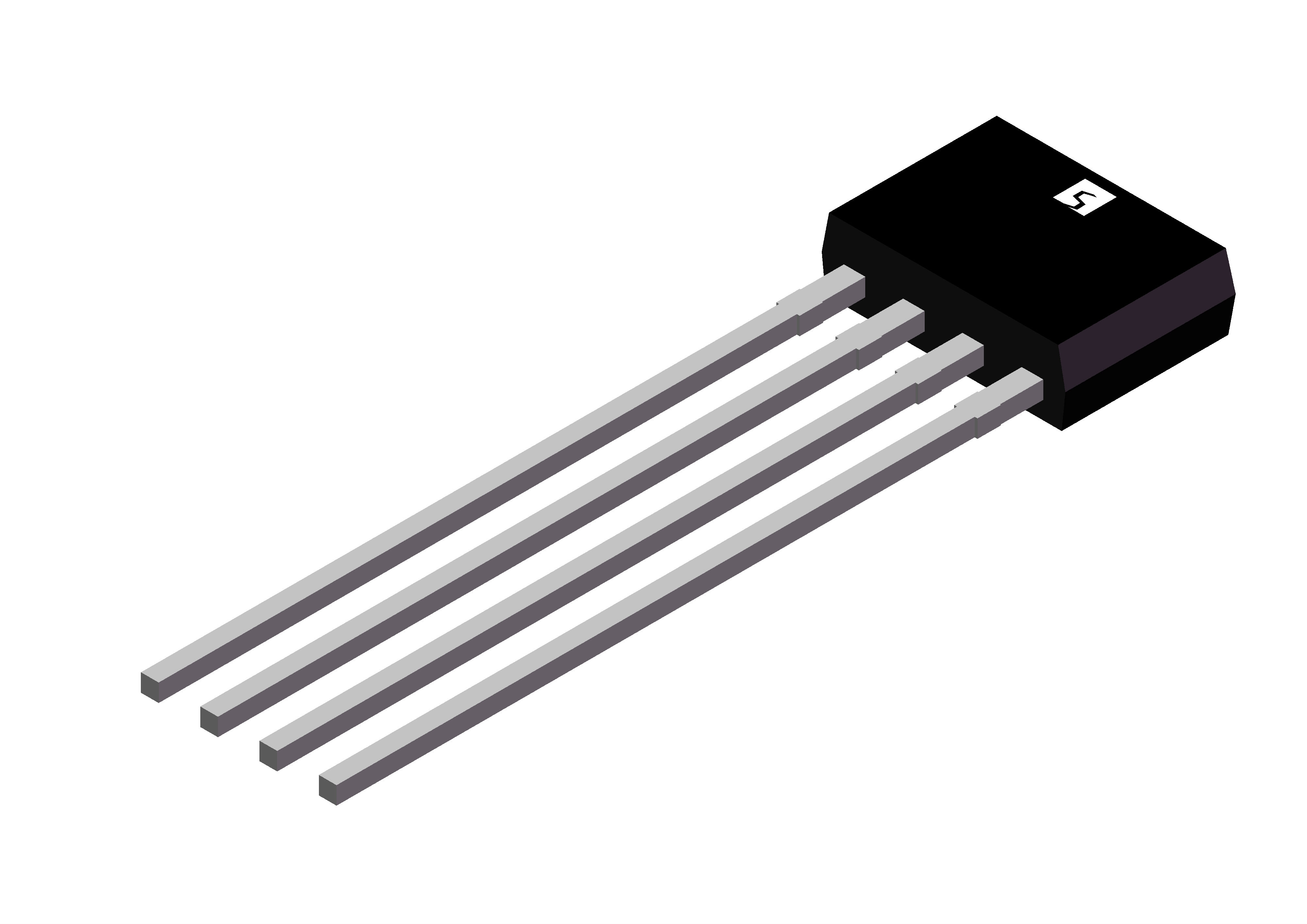

SL622

优势和特点
