对充电设备进行过电流保护

近年来,电动自行车已逐步成为城市出行的重要交通工具之一,但与此同时,电动自行车引发的火灾也呈多发、频发趋势,由于电动自行车充电不当,引燃电动车的塑料部件,造成人员和财物的巨大损失。

电动车自行车智能充电设备在充电的过程中能够对充电情况进行实时监测,具有过流保护、零电流等安全保护功能,一旦发现有大功率的充电改装车充电或者电池老化的电动自行车充电,或者充电器发生短路等安全隐患,会及时告警。物业、消防等管理部门通过后台的告警信息及时作进一步处理,做到消防安全预警。
电动自行车的充电装置输出电流一般是2-3A,充电时会根据不同阶段输出不同的电流,那么,装置是如何检测输出电流并进行过流保护的呢?
由于充电设备的体积有限制,实际上,在充电电路中,会选用一个小体积电流传感器来检测输出电流,实时反馈给控制系统,达到设定的电流值时会有相应的控制方式。下面我们就来了解一下这个能够检测电流的霍尔电流传感器:
概述:
SC8111是上海兴工微电子(Senko Micro)开发的基于开环霍尔原理的芯片式电流传感器,可用于交流或直流电流测量,应用于工业,商业和通讯系统。
这颗产品采用SOP-8封装形式,在4.9mm*3.9mm*1.75mm的SOP-8封装体上实现了20mΩ的电流导线阻抗,使其可应用于要求连续工作在测量高达6A的功率系统。
兴工微的SC8111系列是采用开环霍尔传感器检测原理工作的隔离式电流检测芯片。通过将高压侧的电流导线引入封装体内,基于电流的磁效应,在被测导线周围生成的等比磁场量被内置芯片的磁传感器感应后,转换为可处理的等比电压信号,此电压信号经过内置高精度ADC读取放大,配合数字校准技术,去除掉如温度、噪声、磁滞、非线性度等环境变量,最终输出与被测电流值成近乎理想变比的电压值,实现隔离式的电流测量。

特性
• 隔离式测量,隔离耐压高达2kv @50HZ,1分钟
• 可以测直流,和交流电流
• 电流导线阻抗:20mΩ
• 低至4.5uS的响应时间
• 宽工作温区: -40℃~125℃
• 宽被测电流范围:3A~6A
• 高精度:常温<1%的精度误差
工作温区:<3%的精度误差
• 强驱动能力,支持输出端口接低至2kΩ的负载
• 极简易用的外围电路
• 内置IP过流检测输出功能
• 支持波峰焊全自动贴片,卷带包装
• 不受电线磁场,外磁场,地磁场的干扰
• 高电源抑制比
• 自主研发,无技术依赖

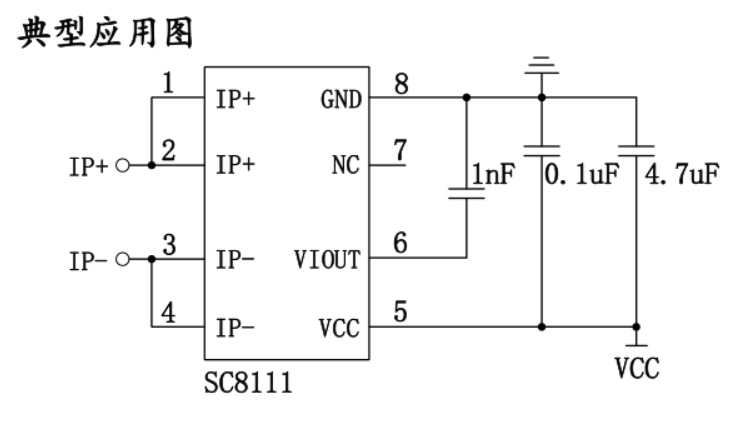

应用案例

应用案例
